Mise à jour du Firmware

Mise à jour du Firmware pour la version officiel de chez Espressif.

Raccordement:

Votre module doit être raccordé comme dans le chapitre ici.

Et en plus; il faut raccorder la broche GPIO 0 au GND.

Solution 1:

Firmware:

Télécharger le firmware sur le site https://github.com/espressif/esp8266_at ou ici.

Logiciel:

Télécharger le logiciel sur le site http://bbs.espressif.com/viewtopic.php?f=7&t=25 ou ici.

Décompresser l'archive du logiciel dans un répertoire.(Éviter un répertoire avec un chemin trop long).

Mise à jour du firmware:

Décompresser le nouveau firmware dans un répertoire.

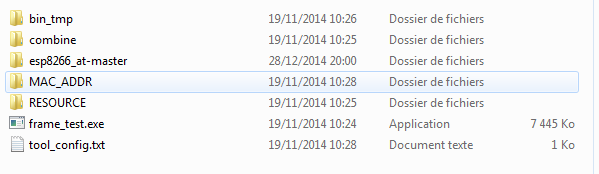

Dans mon cas, j'ai choisie le répertoire du programme.

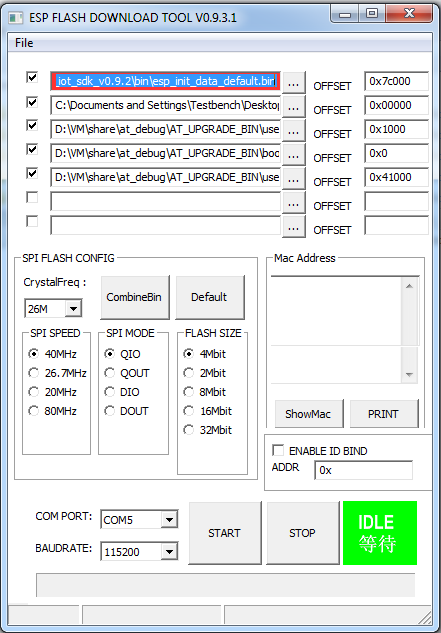

Lancer le programme frame_test.exe.

Choisir les fichiers binaires et mettre les adresses suivante:

boot_v1.1.bin     ---------------->0x00000

user1.bin       -------------------->0x01000

esp_init_data_default.bin---->0x7C000

blank.bin       -------------------->0x7E000

Mes chemins:

F:\FLASH_DOWNLOAD_TOOLS_v0.9.3.1\esp8266_at-master\bin\boot_v1.1.bin

F:\FLASH_DOWNLOAD_TOOLS_v0.9.3.1\esp8266_at-master\bin\newest\user1.bin

F:\FLASH_DOWNLOAD_TOOLS_v0.9.3.1\esp8266_at-master\bin\esp_init_data_default.bin

F:\FLASH_DOWNLOAD_TOOLS_v0.9.3.1\esp8266_at-master\bin\blank.bin

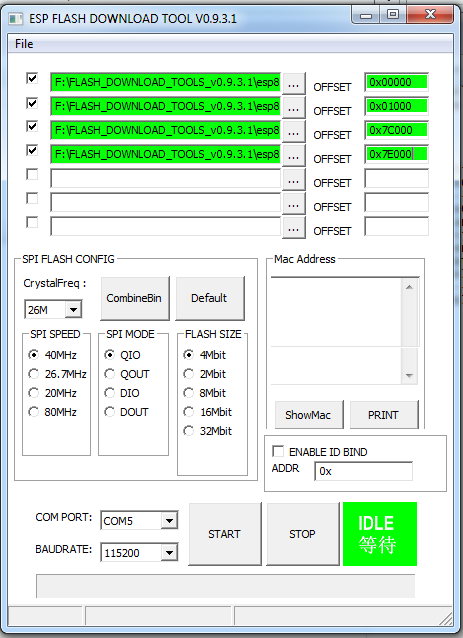

Tout doit être en vert. Si c'est rouge faire un clique sur l'adresse pour mettre à jour.

Faire le réglage de la communication. Pour cela, il faut connaître la version du firmware. Voir chapitre ici pour faire des tests de communication.

Dans mon cas:

Ne pas oublier le shunt du GPIO 0 à la masse.

Appuyer sur start.

Si vous avez un FAIL vérifier vos branchements et couper l'alimentation du module afin de faire une remise à zéro.

Voila c'est partie.

Cette nouvelle version du firmware fonctionne toujours 115200 Bauds.

Solution 2:

Télécharger le logiciel XTCOM_UTIL ici.

Décompresser l'archive dans un répertoire.

Télécharger le fichier binaire version 00200.9.4 ici

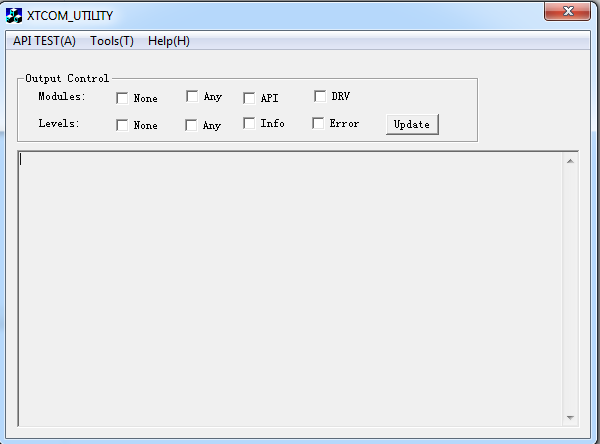

Lancer le programme XTCOM_UTIL.exe

Ne pas oublier le shunt du GPIO 0 à la masse.

Faire un clique sur Tools et Config Device.

Choisir les paramètres de COM.

Faire Open.

Puis faire connect.

Fermer la fenêtre.

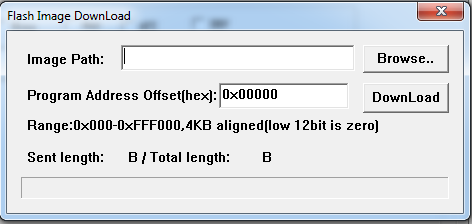

Faire un clique sur API TEST et Flash Image Download.

Choisir le fichier binaire.

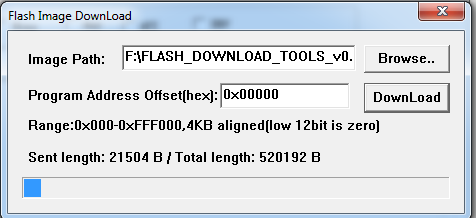

Et faire DownLoad.

Attendre la fin et enlever le shunt entre le GPIO 0 et GND.

Cette nouvelle version du firmware fonctionne toujours 115200 Bauds.

Mise à jour 29/12/2014
