Utilisation de IDE Arduino

Le module ESP8266 peut se programmer grâce à IDE pour Arduino.

Installation de l'IDE:

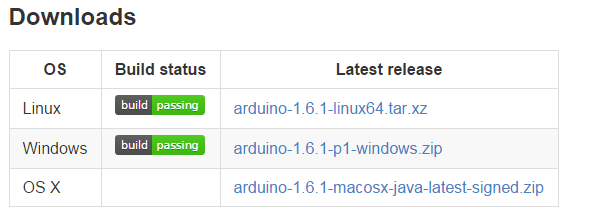

Télécharger le fichier ZIP sur le site suivant https://github.com/esp8266/arduino ou ici.

Décompresser l'archive dans un répertoire.

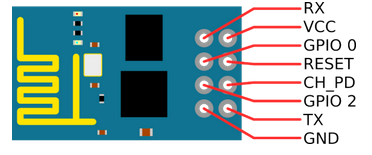

Raccordement:

J'utilise un convertisseur USB/RS232 avec un CP2102. Il a l'avantage d'avoir une alimentation 3.3V qui est obligatoire pour le module ESP8266.

CP2102                      ESP8266

3,3V                           VCC et CH_PD

GND                          GND et GPIO 0 (Pour la programmation)

TXD                            RXD

RXD                           TXD

Configuration de l'IDE:

Lancer votre IDE Arduino.

Aller dans le Menu Outils>Type de carte>Generic ESP8266 Board

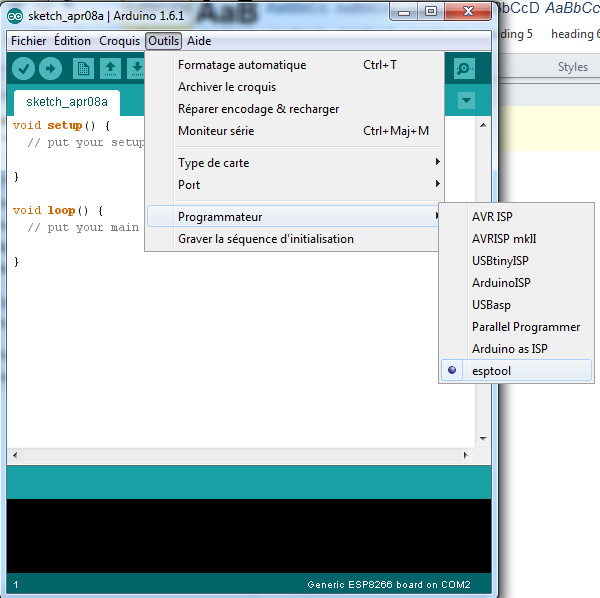

Puis aller dans Programmateur>esptool.

Programmation:

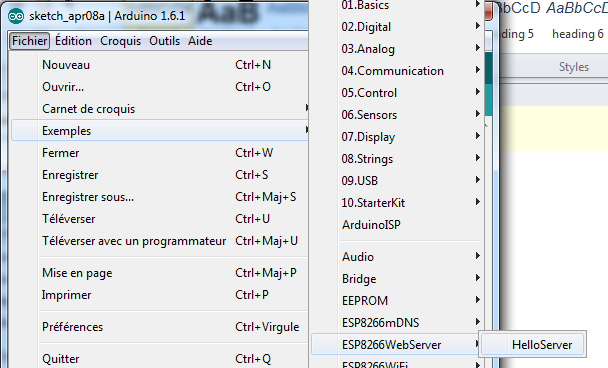

Charger l'exemple Web Serveur :

Entrer vos paramètres WIFI.

Et Téléverser.

Compilation:

Transfert:

C'est bon.

Test du programme:

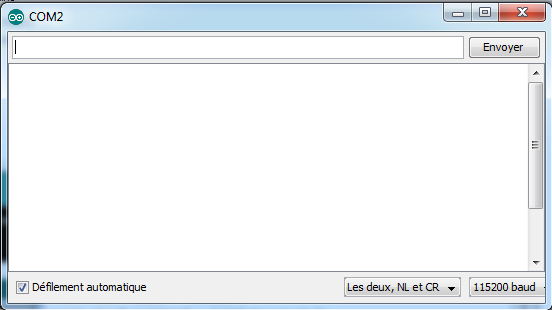

Ouvrir la COM depuis l'interface de Programmation.

Débrancher le RESET de la Masse (GND). Puis Faire un on/off pour initialiser le module.

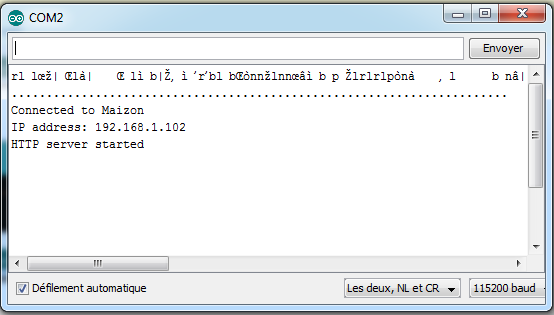

Attendre l'affichage de l'adresse IP.

Taper cette adresse dans votre navigateur:

Voila votre serveur Web fonctionne.

Mise à jour 08/04/2015
